Salidas transistorizadas rápidas
El Modicon M241 Logic Controller tiene salidas digitales incrustadas:
|
Referencia |
Número total de salidas digitales |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Salidas de transistor rápidas que se pueden utilizar como salidas PTO de 100 kHz |
||||
Para obtener más información, consulte Gestión de salidas.
|
|
|
PELIGRO DE INCENDIO |
|
oUtilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. oPara el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm2 (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). oPara los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm2 (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F). |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Indicadores LED de estado de las salidas transistorizadas rápidas

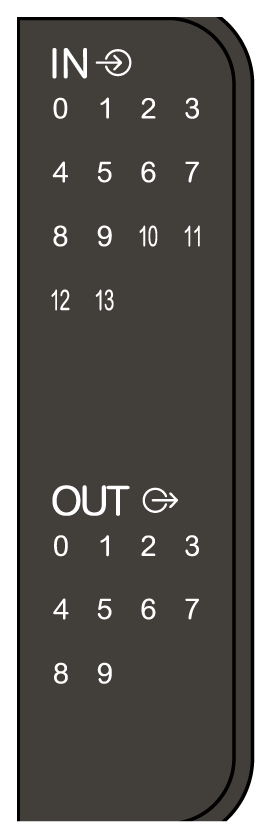

En la siguiente figura se muestran los indicadores LED de estado para el controlador TM241C••24• (los controladores TM241C•40• son similares con 40 indicadores LED):
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
De 0 a 9 |
Verde |
Activado |
El canal de salida está activado |
|
Desactivado |
El canal de salida está desactivado |
Características de las salidas transistorizadas rápidas
En la tabla siguiente se describen las características de las salidas de transistor rápidas de M241 Logic Controller:
|
Característica |
Valor |
|||
|---|---|---|---|---|
|
TM241C•••R |
TM241C•••T |
TM241C•••U |
||
|
Número de salidas de transistor rápidas |
4 salidas (TR0 a TR3) |
4 salidas (de Q0 a Q3) |
||
|
Número de grupos de canales |
1 línea común de TR0 a TR3 |
1 línea común de Q0 a Q3 |
||
|
Tipo de salida |
Transistor |
|||
|
Tipo de lógica |
Común positivo |
Común positivo |
Común negativo |
|
|
Tensión de salida nominal |
24 V CC |
|||
|
Rango de tensión de salida |
De 19,2 a 28,8 V CC |
|||
|
Corriente de salida nominal |
0,1 A cuando está configurado para una función rápida |
|||
|
0,5 A cuando se usa como una salida normal |
||||
|
Corriente de fuga |
Origen |
≤ 0,3 mA |
||
|
Común positivo |
≤ 2 mA |
|||
|
Corriente de salida total por grupo |
2 A |
|||
|
Potencia máxima de lámpara de filamento |
2,4 W máx. |
|||
|
Descenso |
Sin descenso |
|||
|
Tiempo de encendido |
2 µs máx. |
|||
|
Tiempo de apagado |
2 µs máx. |
|||
|
Protección contra cortocircuitos |
Sí |
|||
|
Pico de corriente de salida de cortocircuito |
1,3 A máx. |
|||
|
Restablecimiento automático después de cortocircuito o sobrecarga |
Sí, 12 s |
|||
|
Protección contra polaridad inversa |
Sí |
|||
|
Tensión de bloqueo |
Normalmente 39 V CC +/- 1 V CC |
|||
|
Frecuencia de salida máxima |
PTO |
100 kHz |
||
|
PWM |
20 kHz |
|||
|
Paso de velocidad en servicio para la modalidad PWM |
0,1% de 20 Hz a 1 kHz |
|||
|
Rango de velocidad de servicio |
De 1 a 99% |
|||
|
Aislamiento |
Entre salida y lógica interna |
500 V CA |
||
|
Entre grupos de canales |
500 V CA |
|||
|
Tipo de conexión |
Bloque de terminales de tornillo extraíble |
|||
|
Durabilidad de conexiones y desconexiones del conector |
Más de 100 veces |
|||
|
Cable |
Tipo |
Blindado, incluida la fuente de alimentación de 24 V CC |
||
|
Longitud |
3 m (9,84 pies) máximo |
|||
Retirada del bloque de terminales
Consulte Eliminación del bloque de terminales.
Diagramas de cableado de las salidas transistorizadas rápidas TM241C••24R/TM241C•40R
En la figura siguiente se muestra la conexión de las salidas de transistor rápidas:
* Fusible de 2 A de acción rápida
Cableado de salidas rápidas para TR0 a TR3:
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Diagramas de cableado de las salidas transistorizadas rápidas TM241C••••T
En la figura siguiente se muestra la conexión de las salidas de transistor rápidas:
* Fusible tipo T
(1) Los terminales V0+, V1+, V2+ y V3+ no están conectados internamente.
(2) Los terminales V0-, V1-, V2- y V3- no están conectados internamente.
Cableado de salidas rápidas para Q0 a Q3:
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Diagramas de cableado de las salidas transistorizadas rápidas TM241C••••U
En la figura siguiente se muestra la conexión de las salidas de transistor rápidas:
* Fusible tipo T
(1) Los terminales V0+, V1+, V2+ y V3+ no están conectados internamente.
(2) Los terminales V0-, V1-, V2- y V3- no están conectados internamente.
Cableado de salidas rápidas para Q0 a Q3:
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
