Preparazione dell'armadio di controllo

Panoramica generale

PERICOLO
	MESSA A TERRA NON CORRETTA O NON DISPONIBILE Prima di installare i dispositivi (collegamento su metallo), rimuovere la vernice su un'ampia superficie dei punti di installazione. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Step	Azione
1	Se necessario per mantenere e rispettare la temperatura massima operativa dell'ambiente, installare ulteriori ventole nell'armadio di controllo.
2	Non bloccare l'ingresso dell'aria di raffreddamento del prodotto.
3	Effettuare i fori di montaggio nell'armadio di controllo in base alla griglia di montaggio di 45 mm (1.77 in) (±0,2 mm / ±0.01 in).
4	Rispettare le tolleranze e le distanze dai canali dei cavi e Lexium 62 Servo Drives adiacenti o altre apparecchiature che emettono calore.

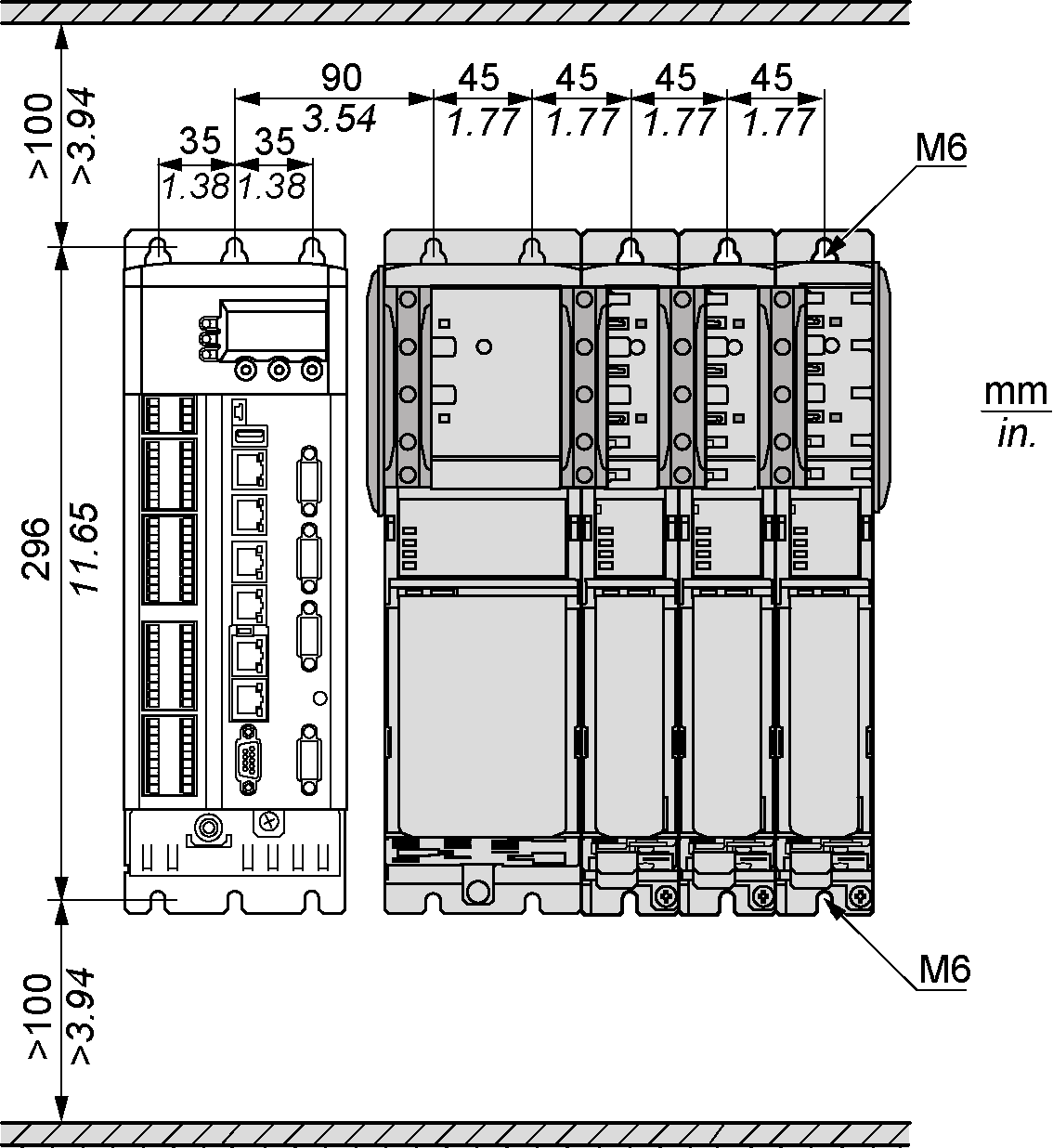

Distanze richieste nell'armadio di controllo per PacDrive LMC Pro/Pro2, Lexium 62 Power Supply, Lexium 62 Servo Drive

NOTA: per le piastre di protezione (collegamenti schermati esterni), sono richiesti ulteriori fori.

Distanze richieste nell'armadio di controllo per PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Servo Drive

–	mm	in	Passo
(1)	100 (± 0.2)	3.94 (± 0.01)	M6
(2)	258 (+ 0.5 / -0)	10.16 (± 0.02 / -0)	M6
(3)	22 (± 0.2)	0.87 (± 0.01)	M5
(4)	55 (± 0.2)	2.17 (± 0.01)	M6
(5)	45 (± 0.2)	1.77 (± 0.01)	M6
(6)	296 (+ 0.5 / -0)	11.65 (± 0.02 / -0)	M6

NOTA: per le piastre di protezione (collegamenti schermati esterni), sono richiesti ulteriori fori.

Distanze richieste nell'armadio di controllo per l'alimentatore

Tenere una distanza di almeno 100 mm (3.94 in) sopra e sotto i dispositivi.

Distanze richieste nell'armadio di controllo per Lexium 62 Power Supply:

Non posare cavi o canaline sui moduli di resistenza di frenatura o servo amplificatori.

Distanze richieste nell'armadio di controllo per Lexium 62 Servo Drive (tranne LXM62DC13):

Tipo A: instradamento dei cavi nell'armadio su portacavo o canalina:

X Distanza aggiuntiva tra il bordo inferiore del sistema antistrappo e sommità della canalina passacavi o parete dell'armadio, a seconda del diametro e del numero di cavi

Y Distanza minima in mm (in) tra dispositivo e il bordo inferiore del sistema antistrappo.

Z Area libera di 100 mm (3.94 in) richiesta sopra il dispositivo

W Distanza minima in mm (in) per installazione cavo (X+Y)

Tipo B: instradamento dei cavi nell'armadio dietro il backplane di montaggio:

X Distanza aggiuntiva tra bordo inferiore del sistema antistrappo e bordo inferiore della sezione sul backplane o parete dell'armadio, a seconda del diametro e del numero di cavi

Y Distanza minima in mm (in) tra dispositivo e il bordo inferiore del sistema antistrappo.

Z Area libera di 100 mm (3.94 in) richiesta sopra il dispositivo

W Distanza minima in mm (in) per installazione cavo (X+Y)

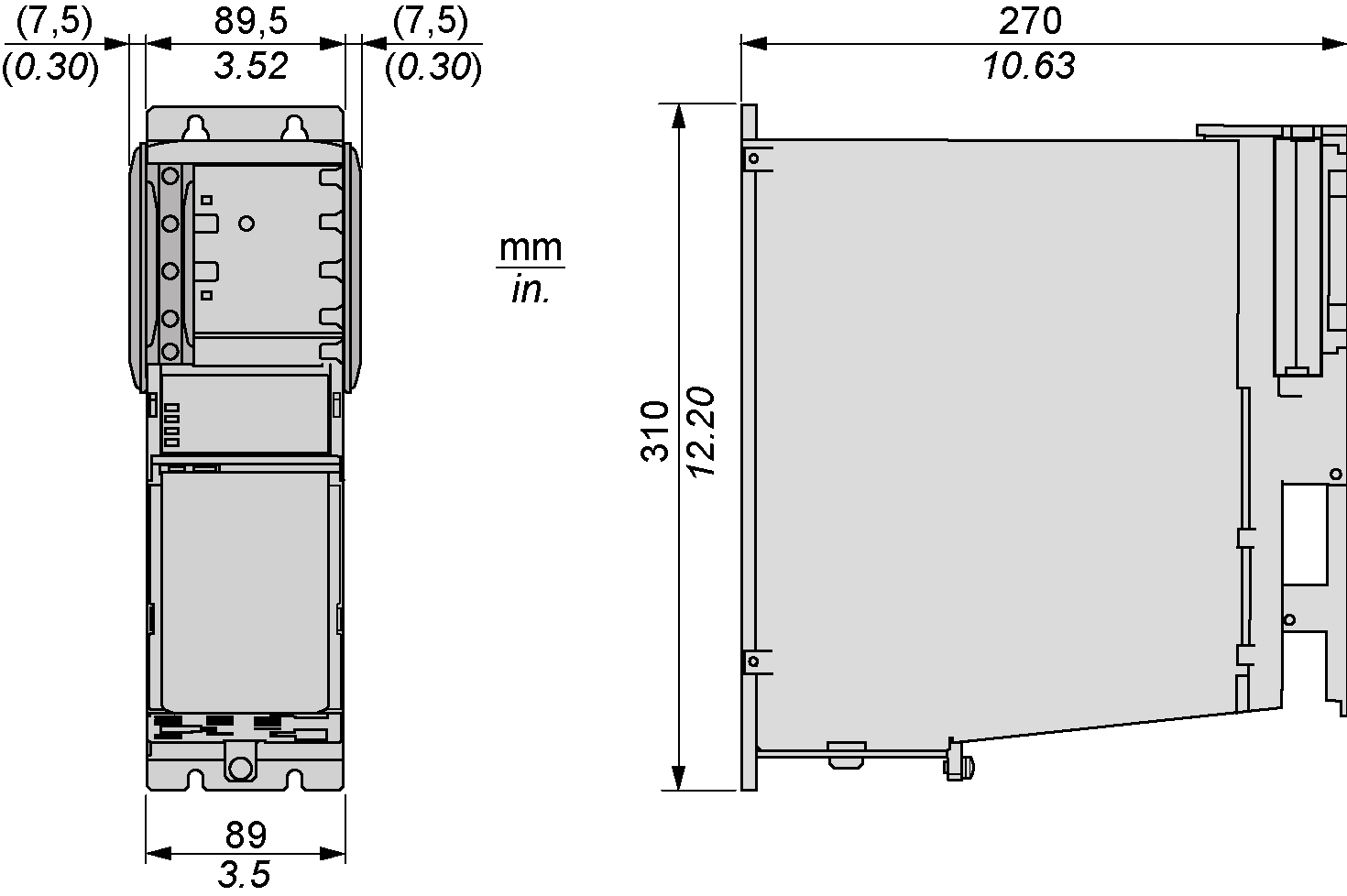

Distanze richieste nell'armadio di controllo per singolo azionamento LXM62DC13

Step	Azione
1	Tenere una distanza di almeno 100 mm (3.94 in) sopra i dispositivi.
2	Tenere una distanza di almeno 450 mm (17.71 in) sotto i dispositivi.

Distanze richieste nell'armadio di controllo per singolo azionamento LXM62DC13:

Non posare cavi o canaline sui moduli di resistenza di frenatura o servo amplificatori.
