Contrôleur en tant qu'équipement cible sur EtherNet/IP

Introduction

Cette section explique comment configurer l'équipement M241 Logic Controller en tant qu'équipement cible EtherNet/IP.

Pour plus d'informations sur le protocole EtherNet/IP, consultez le site Web www.odva.org.

Configuration de cible EtherNet/IP

Étape	Action
1	Sélectionnez EthernetIP dans le Catalogue de matériels.
2	Faites-le glisser et déposez-le dans l'arborescence Équipements sur l'un des nœuds en surbrillance. Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez : • Utilisation de la méthode glisser-déposer • Utilisation du Menu contextuel ou du bouton Plus

Étape

Action

Sélectionnez EthernetIP dans le Catalogue de matériels.

Faites-le glisser et déposez-le dans l'arborescence Équipements sur l'un des nœuds en surbrillance.

Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :

• Utilisation de la méthode glisser-déposer

• Utilisation du Menu contextuel ou du bouton Plus

Configuration des paramètres EtherNet/IP

Pour configurer les paramètres de l'équipement EtherNet/IP, double-cliquez sur Ethernet_1 (Réseau Ethernet) > EthernetIP dans l'arborescence Equipements.

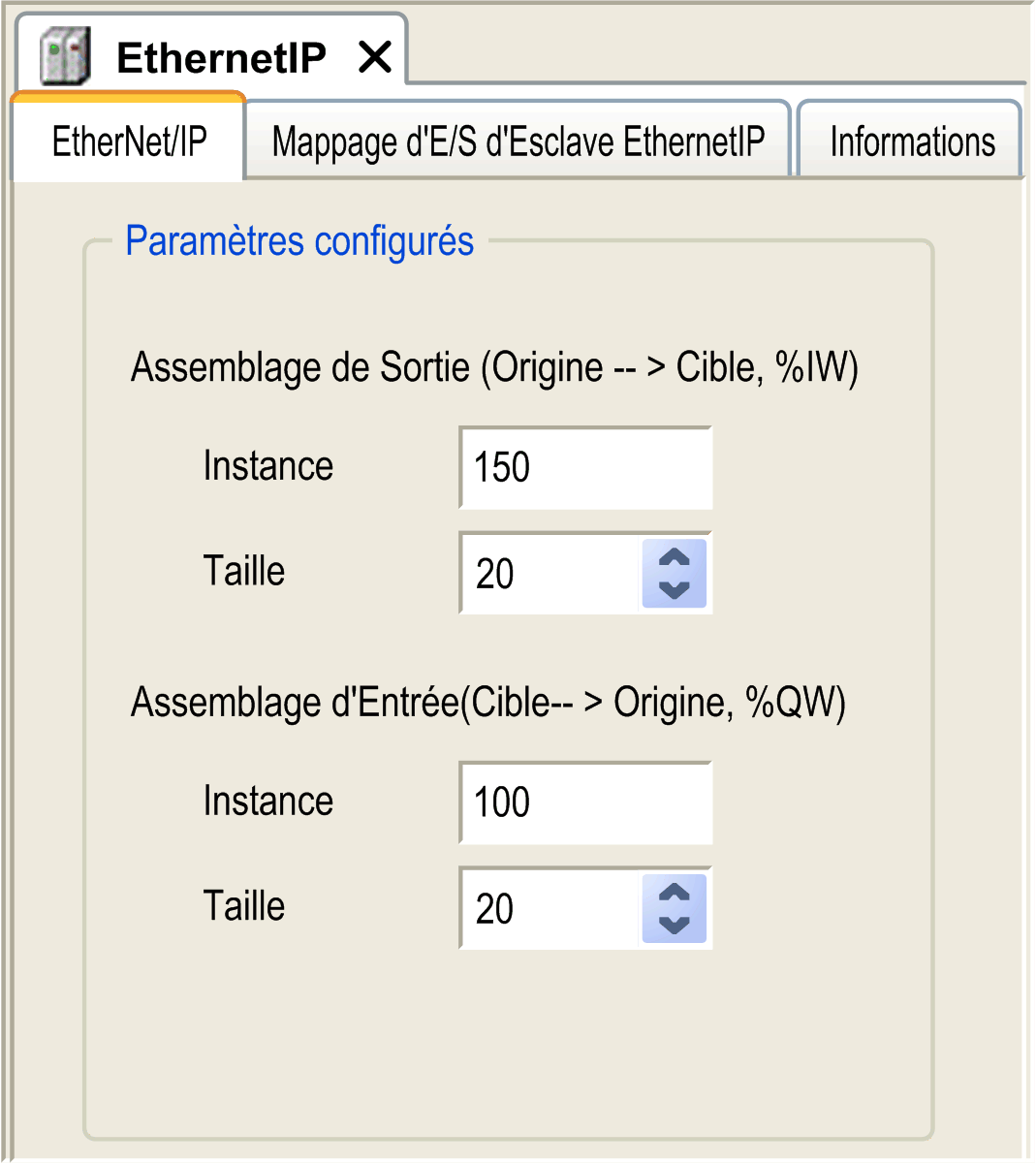

La boîte de dialogue suivante s'affiche :

Les paramètres de configuration EtherNet/IP sont définis comme suit :

oInstance :

Numéro de référencement de l'Assemblage d'entrée ou de sortie.

oTaille :

Nombre de voies d'un Assemblage d'entrée ou de sortie.

Chaque voie occupe 2 octets dans la mémoire, qui permettent d'enregistrer la valeur de l'objet %IWx ou %QWx, où x correspond au nombre de voies.

Par exemple, si la Taillede l'Assemblage de Sortie est de 20, 20 voies d'entrée (IW0 à IW19) adressent %IWy…%IW(y+20-1), y étant la première voie disponible pour l'assemblage.

Élément		Plage autorisée par le contrôleur	Valeur par défaut dans EcoStruxure Machine Expert
Assemblage de sortie	Instance	150 à 189	150
Assemblage de sortie	Size	2 à 120	20
Assemblage d'entrée	Instance	100 à 149	100
Assemblage d'entrée	Taille	2 à 120	20

Génération de fichier EDS

Vous pouvez générer un fichier EDS pour configurer des échanges de données cycliques EtherNet/IP.

Étape	Action
1	Dans l'arborescence Equipements, cliquez avec le bouton droit sur le nœud EthernetIP et sélectionnez Exporter au format EDS dans le menu contextuel.
2	Modifiez le nom et l'emplacement par défaut du fichier.
3	Cliquez sur Enregistrer.

NOTE : les objets Révision majeure et Révision mineure permettent de garantir l'unicité du fichier EDS. La valeur de ces objets ne reflète pas le niveau de révision du contrôleur.

Un fichier EDS générique du M241 Logic Controller est disponible sur le site Web Schneider Electric. Vous devez adapter ce fichier à votre application en le modifiant et en définissant les tailles et les instances d'assemblage requises.

Onglet EthernetIP Slave I/O Mapping

L'onglet EthernetIP Slave I/O Mapping permet de définir et de nommer des variables. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.

Le tableau ci-dessous décrit la configuration de l'onglet Esclave EthernetIP Mappage E/S :

Voie		Type	Valeur par défaut	Description
Entrée	IW0	WORD	-	Mot de commande des sorties de contrôleur (%QW)
Entrée	IWxxx	WORD	-	Mot de commande des sorties de contrôleur (%QW)
Sortie	QW0	WORD	-	Etat des entrées de contrôleur (%IW)
Sortie	QWxxx	WORD	-	Etat des entrées de contrôleur (%IW)

Le nombre de mots dépend du paramètre de taille défini dans la configuration de la cible EtherNet/IP.

Sortie signifie SORTIE du contrôleur d'origine (= %IW pour le contrôleur).

Entrée signifie ENTRÉE à partir du contrôleur d'origine (= %QW pour le contrôleur).

Connexions EtherNet/IP

Pour accéder à un équipement cible, une source ouvre une connexion pouvant inclure plusieurs sessions qui envoient des requêtes.

Une connexion explicite utilise une session (une session est une connexion TCP ou UDP).

Une connexion d'E/S utilise deux sessions.

Le tableau suivant indique les restrictions applicables aux connexions EtherNet/IP :

Caractéristique	Maximum
Connexions explicites	8 (Classe 3)
Connexions d'E/S	1 (Classe 1)
Connexions	8
Sessions	16
Requêtes simultanées	32

NOTE : le M241 Logic Controller ne prend en charge que les connexions cycliques. Si une source ouvre une connexion en utilisant un changement d'état comme déclencheur, les paquets sont envoyés au débit RPI.

Profil

Le contrôleur prend en charge les objets suivants :

Classe d'objets	ID de classe (hex)	Cat.	Nombre d'instances	Effet sur le comportement de l'interface
Objet identité	01	1	1	Prend en charge le service de réinitialisation
Objet routeur de messages	02	1	1	Connexion de message explicite
Objet assemblage	04	2	2	Définit le format des données d'E/S
Objet gestionnaire de connexion	06		1	–
Objet interface TCP/IP	F5	1	1	Configuration TCP/IP
Objet liaison Ethernet	F6	1	1	Informations de comptage et d'état
Objet Diagnostic d'Interface	350	1	1	–
Objet Diagnostic d'IOScanner	351	1	1	–
Objet Diagnostic de Connexion	352	1	1	–
Objet Diagnostic de Connexion Explicite	353	1	1	–
Objet Liste de diagnostics des connexions explicites	354	1	1	–

Objet identité (ID de classe = 01 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Identité :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	01	Révision de l'implémentation de l'objet Identité.
2	Get	Nb maximum d'instances	UINT	01	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	01	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	UINT, UINT [ ]	00	Les deux premiers octets contiennent le numéro des attributs d'instance optionnels. Chaque paire d'octets suivante représente le numéro des autres attributs d'instance facultatifs.
6	Get	Attribut de classe maxi.	UINT	07	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	07	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
05	Reset ⁽¹⁾	Initialise le composant EtherNet/IP (redémarrage du contrôleur).
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

⁽¹⁾ Description du service de réinitialisation :

Lorsque l'objet Identité reçoit une requête de réinitialisation, il :

odétermine s'il peut fournir le type de réinitialisation requise ;

orépond à la requête ;

otente d'exécuter le type de réinitialisation requise.

Le service commun de réinitialisation possède un paramètre spécifique, Type de réinitialisation (USINT), avec les valeurs suivantes :

Valeur	Type de réinitialisation
0	Réinitialise le contrôleur NOTE : Valeur par défaut si ce paramètre est omis.
1	Non pris en charge
2	Non pris en charge
3 à 99	Réservée
100 à 199	Spécifique au fournisseur
200 à 255	Réservée

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	ID du fabricant	UINT	F3	ID Schneider Automation
2	Get	Type d'équipement	UINT	0E	Contrôleur
3	Get	Code produit	UINT	1001	Code de produit contrôleur
4	Get	Révision	Structure de USINT, USINT	–	Numéro de révision produit du contrôleur ⁽¹⁾. Equivalent aux deux octets de poids faible de la version du contrôleur
5	Get	État	WORD	–	Mot d'état⁽²⁾
6	Get	Numéro de série	UDINT	–	Numéro de série du contrôleur: XX + 3 octets de poids faible de l'adresse MAC
7	Get	Nom de produit	Structure de USINT, STRING	–	–

⁽¹⁾ Mappé dans un WORD :

oBit de poids fort : révision mineure (deuxième USINT)

oBit de poids faible : révision majeure (premier USINT)

Exemple : 0205 en hexadécimal désigne la révision V5.2.

⁽²⁾ Mode d'état (Attribut 5) :

Bit	Nom	Description
0	Appartient à un propriétaire	Inutilisé
1	Réservée	–
2	Configuré	TRUE indique que l'application de l'équipement a été reconfigurée.
3	Réservée	–
4 à 7	Etat étendu de l'équipement	o0 : autotest ou indéterminé o1 : mise à jour du micrologiciel en cours o2 : au moins une connexion d'E/S incorrecte détectée o3 : aucune connexion d'E/S établie o4 : configuration rémanente incorrecte o5 : erreur irrécupérable détectée o6 : au moins une connexion d'E/S en mode RUNNING o7 : au moins une connexion d'E/S établie, en mode inactif o8 : réservé o9 à 15 : inutilisé
8	Défaut mineur récupérable	La valeur TRUE indique que l'équipement a détecté une erreur (généralement récupérable). Ce type d'événement ne modifie pas l'état de l'équipement.
9	Défaut mineur non récupérable	La valeur TRUE indique que l'équipement a détecté une erreur (le plus souvent irrécupérable). Ce type d'événement ne modifie pas l'état de l'équipement.
10	Défaut majeur récupérable	La valeur TRUE indique que l'équipement a détecté une erreur, ce qui nécessite que l'équipement signale une exception et passe en mode HALT. Ce type d'événement entraîne un changement d'état de l'équipement. Le plus souvent, l'erreur est récupérable.
11	Défaut majeur non récupérable	La valeur TRUE indique que l'équipement a détecté une erreur, ce qui nécessite que l'équipement signale une exception et passe en mode HALT. Ce type d'événement entraîne un changement d'état de l'équipement. Le plus souvent, l'erreur est irrécupérable.
12 à 15	Réservée	–

Objet routeur de messages (ID de classe = 02 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Routeur de messages :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	01	Numéro de révision de l'implémentation de l'objet Routeur de messages
2	Get	Nb maximum d'instances	UINT	02	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	01	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	Structure de UINT, UINT [ ]	02	Les deux premiers octets contiennent le numéro des attributs d'instance optionnels. Chaque paire d'octets suivante représente le numéro des autres attributs d'instance facultatifs (de 100 à 119).
5	Get	Liste de services facultatifs	UINT	0A	Numéro et liste de tous les attributs de services facultatifs mis en œuvre (0 : aucun service facultatif mis en œuvre).
6	Get	Attribut de classe maxi.	UINT	07	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	02	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Get_Attribute_All	Renvoie la valeur de tous les attributs de classe.
0E	Get_Attribute_Single	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Get_Attribute_All	Renvoie la valeur de tous les attributs de classe.
0E	Get_Attribute_Single	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur	Description
1	Get	Liste des objets implémentés	Structure de UINT, UINT [ ]	–	Liste des objets implémentés. Les deux premiers octets contiennent le numéro des objets implémentés. Chaque paire d'octets suivante représente un autre numéro de classe implémentée. La liste contient les objets suivants : oIdentité oRouteur de messages oAssemblage oGestionnaire de connexions oParamètre oObjet fichier oModbus oPort oTCP/IP oLiaison Ethernet
2	Get	Numéro disponible	UINT	512	Nombre maximum de connexions CIP simultanées (classe 1 ou classe 3) prises en charge.

ID d'attribut (hex.)

Accès

Nom

Type de données

Valeur

Description

Get

Liste des objets implémentés

Structure de UINT, UINT [ ]

–

Liste des objets implémentés. Les deux premiers octets contiennent le numéro des objets implémentés. Chaque paire d'octets suivante représente un autre numéro de classe implémentée.

La liste contient les objets suivants :

oIdentité

oRouteur de messages

oAssemblage

oGestionnaire de connexions

oParamètre

oObjet fichier

oModbus

oPort

oTCP/IP

oLiaison Ethernet

Get

Numéro disponible

UINT

512

Nombre maximum de connexions CIP simultanées (classe 1 ou classe 3) prises en charge.

Objet Assemblage (ID de classe = 04 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Assemblage :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	02	Révision de l'implémentation de l'objet Assemblage.
2	Get	Nb maximum d'instances	UINT	BE	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	03	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	Structure de : UINT UINT [ ]	01 04	Les deux premiers octets contiennent le numéro des attributs d'instance optionnels. Chaque paire d'octets suivante représente le numéro des autres attributs d'instance facultatifs.
5	Get	Liste de services facultatifs	UINT	Non pris en charge	Numéro et liste de tous les attributs de services facultatifs mis en œuvre (0 : aucun service facultatif mis en œuvre).
6	Get	Attribut de classe maxi.	UINT	07	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	04	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.
10	Set Attribute Single	Modifie la valeur de l'attribut spécifié.

Instances prises en charge

Sortie signifie SORTIE du contrôleur d'origine (= %IW pour le contrôleur).

Entrée signifie ENTRÉE à partir du contrôleur d'origine (= %QW pour le contrôleur).

Le contrôleur prend en charges 2 Assemblages :

Nom	Instance	Taille de données
Sortie du contrôleur (%IW)	Configurable : doit être comprise entre 100 et 149	2 à 40 mots
Entrée du contrôleur (%QW)	Configurable : doit être comprise entre 150 et 189	2 à 40 mots

NOTE : L'objet assemblage lie ensemble les attributs de plusieurs objets de sorte que les informations en direction ou en provenance de chaque objet puissent être communiquées par le biais d'une connexion unique. Les objets Assemblage sont statiques.

Les assemblages utilisés peuvent être modifiés en accédant aux paramètres de l'outil de configuration réseau (RSNetWorx). Le contrôleur doit redémarrer pour enregistrer une nouvelle affectation d'assemblage.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur	Description
3	Get/Set	Données d'instance	TABLEAU d'octets	–	Service de définition de données disponible uniquement pour la sortie du contrôleur.
4	Get	Taille des données d'instance	UINT	4 à 80	Taille des données en octets

Accès depuis un Scrutateur EtherNet/IP

Lorsqu'un Scrutateur EtherNet/IP Scanner a besoin d'échanger des assemblages avec un M241 Logic Controller, il utilise les paramètres d'accès suivants (Connection path) :

oClasse 4

oInstance xx, où xx est la valeur d'instance (exemple : 2464 hex = instance 100).

oAttribut 3

De plus, un assemblage de configuration doit être défini dans l'Origine.

Par exemple : Classe 4, Instance 3, Attribut 3, l'élément Connection Path obtenu est :

o2004 hex

o2403 hex

o2c<xx> hex

Objet Gestionnaire de connexion (ID de classe = 06 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet assemblage :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	01	Révision de l'implémentation de l'objet Gestionnaire de connexions.
2	Get	Nb maximum d'instances	UINT	01	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	01	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	Structure de : UINT UINT [ ]	–	Nombre et liste des attributs facultatifs. Le premier mot contient le nombre d'attributs à suivre. Chaque mot suivant contient un autre code d'attribut. Les attributs facultatifs suivants incluent : ole nombre total de requêtes d'ouverture de connexion entrante ole nombre de requêtes refusées en raison d'un format non conforme de Forward Open ole nombre total de requêtes refusées en raison de ressources insuffisantes ole nombre de requêtes refusées en raison d'une valeur de paramètre envoyée avec Forward Open ole nombre de requêtes Forward Close reçues ole nombre de requêtes Forward Close ayant un format incorrect ole nombre de requêtes Forward Close qui ne correspondent pas à une connexion active ole nombre de connexions qui ont expiré parce que l'autre côté a arrêté de produire ou qu'une déconnexion réseau s'est produite
6	Get	Attribut de classe maxi.	UINT	07	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	08	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs d'instance.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.
4E	Fermeture de la connexion	Ferme la connexion existante.
52	Envoi non connecté	Envoie une requête multisaut non connectée.
54	Ouverture de la connexion	Ouvre une nouvelle connexion.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur	Description
1	Get	Requêtes d'ouverture	UINT	–	Nombre de requêtes de service Forward Open reçues
2	Get	Refus de format d'ouverture	UINT	–	Nombre de requêtes de service Forward Open refusées en raison d'un format incorrect.
3	Get	Refus d'ouverture de ressource	TABLEAU d'octets	–	Nombre de requêtes de service Forward Open refusées en raison d'un manque de ressources.
4	Get	Refus d'ouverture pour autre motif	UINT	–	Nombre de requêtes de service Forward Open refusées pour un motif autre qu'un format incorrect ou un manque de ressources.
5	Get	Requêtes de fermeture	UINT	–	Nombre de requêtes de service Forward Close reçues
6	Get	Requêtes de fermeture de format	UINT	–	Nombre de requêtes de service Forward Close refusées en raison d'un format incorrect.
7	Get	Requêtes de fermeture pour autre motif	UINT	–	Nombre de requêtes de service Forward Close refusées pour un motif autre qu'un format incorrect.
8	Get	Timeouts de connexion	UINT	–	Nombre total de timeouts de connexion survenus dans des connexions contrôlées par ce gestionnaire de connexions.

Objet interface TCP/IP (ID de classe = F5 hex)

Cet objet met à jour les informations de compteurs et d'état spécifiques à une liaison pour une interface de communications Ethernet 802.3.

Le tableau ci-dessous décrit les attributs de classe de l'objet Interface TCP/IP :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	4	Révision de l'implémentation de l'objet Interface TCP/IP.
2	Get	Nb maximum d'instances	UINT	2	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	2	Nombre d'instances d'objet

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Codes d'instance

Seule l'instance 1 est prise en charge.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs d'instance.
0E	Afficher un attribut	Renvoie la valeur de l'attribut d'instance spécifié.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur	Description
1	Get	État	DWORD	Niveau de bit	o0 : l'attribut de configuration d'interface n'a pas été configuré. o1 : la configuration d'interface contient une configuration valide. o2 à 15 : réservés.
2	Get	Capacité de configuration	DWORD	Niveau de bit	o0 : client BOOTP o1 : client DNS o2 : client DHCP o5 : configuré dans EcoStruxure Machine Expert Tous les autres bits sont réservés et définis sur 0.
3	Get	Configuration	DWORD	Niveau de bit	o0 : La configuration d'interface est valide. o1 : la configuration d'interface est obtenue avec BOOTP. o2 : la configuration d'interface est obtenue avec DHCP. o3 : réservé o4 : activation de DNS Tous les autres bits sont réservés et définis sur 0.
4	Get	Liaison physique	UINT	Taille du chemin	Nombre de mots de 16 bits dans l'élément Chemin
4	Get	Liaison physique	EPATH complété	Chemin	Segments logiques identifiant l'objet Liaison physique. Le chemin est limité à un segment de classe logique et à un segment d'instance logique. La taille maximale est 12 octets.
5	Get	Configuration d'interface	UDINT	Adresse IP	–
			UDINT	Masque réseau	–
			UDINT	Adresse de la passerelle	–
			UDINT	Nom principal	–
			UDINT	Nom secondaire	0 : aucune adresse de serveur de nom secondaire n'a été configurée.
			STRING	Nom de domaine par défaut	0 : aucun nom de domaine configuré.
6	Get	Nom d'hôte	STRING	–	Caractères ASCII. 0 : aucun nom d'hôte configuré.

Objet de liaison Ethernet (ID de classe = F6 hex)

Cet objet fournit le mécanisme de configuration d'un équipement d'interface réseau TCP/IP.

Le tableau ci-dessous décrit les attributs de classe de l'objet Liaison Ethernet :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	4	Révision de l'implémentation de l'objet Liaison Ethernet.
2	Get	Nb maximum d'instances	UINT	3	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	3	Nombre d'instances d'objet.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Codes d'instance

Seule l'instance 1 est prise en charge.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs d'instance.
0E	Afficher un attribut	Renvoie la valeur de l'attribut d'instance spécifié.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur	Description
1	Get	Vitesse d'Interface	UDINT	–	Débit en Mbits/s (10 ou 100)
2	Get	Indicateurs d'interface	DWORD	Niveau de bit	o0 : état de la liaison o1 : semi-duplex/duplex intégral o2 à 4 : état de négociation o5 : paramétrage manuel /réinitialisation nécessaire o6 : erreur de matériel local détectée Tous les autres bits sont réservés et définis sur 0.
3	Get	Adresse physique	TABLEAU de 6 USINT	–	Ce tableau contient l'adresse MAC du produit. Format : XX-XX-XX-XX-XX-XX

ID d'attribut (hex.)

Accès

Nom

Type de données

Valeur

Description

Get

Vitesse d'Interface

UDINT

–

Débit en Mbits/s (10 ou 100)

Get

Indicateurs d'interface

DWORD

Niveau de bit

o0 : état de la liaison

o1 : semi-duplex/duplex intégral

o2 à 4 : état de négociation

o5 : paramétrage manuel /réinitialisation nécessaire

o6 : erreur de matériel local détectée

Tous les autres bits sont réservés et définis sur 0.

Get

Adresse physique

TABLEAU de 6 USINT

–

Ce tableau contient l'adresse MAC du produit.

Format : XX-XX-XX-XX-XX-XX

Objet Diagnostic d'interface EtherNet/IP (ID de classe : 350 hex.)

Le tableau suivant décrit les attributs de classe de l'objet Diagnostic d'interface EtherNet/IP :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	01	Incrémenté de 1 unité à chaque mise à jour de l'objet
2	Get	Attribut d'instance	UINT	01	Numéro d'instance maximum de l'objet

Le tableau suivant décrit les attributs d'instance de l'objet Diagnostic d'interface EtherNet/IP :

ID d'attribut (hex.)	Accès	Nom	Type de données	Détails
1	Get	Protocoles pris en charge	UINT	Protocole(s) pris en charge (0 = non pris en charge, 1 = pris en charge) : oBit 0 : EtherNet/IP oBit 1 : Modbus TCP oBit 2 : Modbus Série oBits 3 à 15 : réservés, 0
2	Get	Diagnostic de connexion	STRUCT de
		Nombre max. de connexions d'E/S CIP ouvertes	UINT	Nombre maximum de connexions d'E/S CIP ouvertes.
		Nombre actuel de connexions d'E/S CIP	UINT	Nombre de connexions d'E/S CIP actuellement ouvertes.
		Nombre max. de connexions explicites CIP ouvertes	UINT	Nombre maximum de connexions explicites CIP ouvertes.
		Nombre actuel de connexions explicites CIP	UINT	Nombre de connexions explicites CIP actuellement ouvertes
		Erreurs d'ouverture de connexions CIP	UINT	Incrémenté à chaque vaine tentative d'ouverture d'une connexion CIP.
		Erreurs de timeout de connexions CIP	UINT	Incrémenté lorsque le timeout d'une connexion CIP est écoulé.
		Nombre max. de connexions TCP EIP ouvertes	UINT	Nombre maximum de connexions TCP ouvertes et utilisées pour les communications EtherNet/IP.
		Connexions TCP EIP actuelles	UINT	Nombre de connexions TCP actuellement ouvertes et utilisées pour les communications EtherNet/IP.
3	Get Clear	Diagnostic de messagerie d'E/S	STRUCT de
		Compteur de productions d'E/S	UDINT	Incrémenté chaque fois qu'un message CIP de classe 0/1 est envoyé.
		Compteur de consommations d'E/S	UDINT	Incrémenté chaque fois qu'un message CIP de classe 0/1 est reçu.
		Compteurs d'erreurs d'envoi de productions d'E/S	UINT	Incrémenté chaque fois qu'un message de classe 0/1 n'est pas envoyé.
		Compteur d'erreurs de réception de consommations d'E/S	UINT	Incrémenté chaque fois qu'une consommation contenant une erreur est reçue.
4	Get Clear	Diagnostic de messagerie explicite	STRUCT de
		Compteur d'envois de message de classe 3	UDINT	Incrémenté chaque fois qu'un message CIP de classe 3 est envoyé.
		Compteur d'envois de message de classe 3	UDINT	Incrémenté chaque fois qu'un message CIP de classe 3 est reçu.
		Compteur d'envois de message UCMM	UDINT	Incrémenté chaque fois qu'un message UCMM est envoyé.
		Compteur de réceptions de message UCMM	UDINT	Incrémenté chaque fois qu'un message UCMM est reçu.
5	Get	Capacité de communication	STRUCT de
		Nombre max. de connexions CIP	UINT	Nombre maximum de connexions CIP prises en charge.
		Nombre max. de connexions TCP	UINT	Nombre maximum de connexions TCP prises en charge.
		Débit max. de messages à priorité urgente	UINT	Nombre maximum de paquets de message à priorité urgente 0/1 de la classe de transport CIP par seconde.
		Débit max. de messages à priorité planifiée	UINT	Nombre maximum de paquets de messages à priorité planifiée 0/1 de classe de transport CIPF par seconde.
		Débit max. de messages à priorité élevée	UINT	Nombre maximum de paquets de message à priorité élevée 0/1 de classe de transport CIP par seconde.
		Débit max. de messages à priorité faible	UINT	Nombre maximum de paquets de message à priorité faible 0/1 de classe de transport CIP par seconde.
		Débit max. de messages explicite	UINT	Nombre maximum de paquets de message 2/3 de classe de transport CIP ou d'autres paquets de message EtherNet/IP par seconde
6	Get	Diagnostic de bande passante	STRUCT de
		Débit actuel de messages à priorité urgente envoyés	UINT	Paquets de messages à priorité urgente 0/1 de classe de transport CIP envoyés par seconde.
		Débit actuel de messages à priorité urgente reçus	UINT	Paquets de messages à priorité urgente 0/1 de classe de transport CIP reçus par seconde.
		Débit actuel de messages à priorité planifiée envoyés	UINT	Paquets de messages à priorité planifiée 0/1 de classe de transport CIP envoyés par seconde.
		Débit actuel de messages à priorité planifiée reçus	UINT	Paquets de message à priorité planifiée 0/1 de classe de transport CIP reçus par seconde.
		Débit actuel de messages à priorité élevée envoyés	UINT	Paquets de message à priorité élevée 0/1 de classe de transport CIPF envoyés par seconde.
		Débit actuel de messages à priorité élevée reçus	UINT	Paquets de message à priorité élevée 0/1 de classe de transport CIP reçus par seconde.
		Débit actuel de messages à priorité faible envoyés	UINT	Paquets de message à priorité faible 0/1 de classe de transport CIP envoyés par seconde.
		Débit actuel de messages à priorité faible reçus	UINT	Paquets de message à priorité faible 0/1 de classe de transport CIP reçus par seconde.
		Débit actuel de messages explicités envoyés	UINT	Nombre de paquets de message 2/3 de classe de transport CIP ou d'autres paquets de message EtherNet/IP envoyés par seconde.
		Débit actuel de messages explicités reçus	UINT	Nombre de paquets de message 2/3 de classe de transport CIP ou d'autres paquets de message EtherNet/IP reçus par seconde.
7	Get	Diagnostic Modbus	STRUCT de
		Nombre max. de connexions Modbus TCP ouvertes	UINT	Nombre maximum de connexions TCP ouvertes et utilisées pour des communications Modbus.
		Nombre de connexions Modbus TCP actuelles	UINT	Nombre maximum de connexions TCP ouvertes et utilisées pour des communications Modbus.
		Compteur d'envois de message Modbus TCP	UDINT	Incrémenté à chaque envoi d'un message Modbus TCP.
		Compteur de réceptions de message Modbus TCP	UDINT	Incrémenté à chaque réception d'un message Modbus TCP.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Get_Attributes_All	Renvoie la valeur de tous les attributs de classe.
0E	Get_Attribute_Single	Renvoie la valeur de l'attribut spécifié.
4C	Get_and_Clear	Affiche et efface l'attribut spécifié.

Objet Diagnostic d'IOScanner (ID de classe : 351 hex.)

Le tableau suivant décrit les attributs de classe de l'objet Diagnostic d'IOScanner :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	1	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Attribut d'instance	UINT	1	Numéro d'instance maximum de l'objet.

Le tableau suivant décrit les attributs d'instance de l'objet Diagnostic d'IOScanner :

ID d'attribut (hex.)	Accès	Nom	Type de données	Détails
1	Get	Tableau d'état des E/S	STRUCT de
Taille	UINT	Taille en octets de l'attribut d'état.
État	ARRAY of UINT	Etat d'E/S. Bit n, où n est l'instance n de l'objet, indique l'état des E/S échangées sur la connexion d'E/S : o0 : l'entrée ou la sortie de la connexion d'E/S est dans un état d'erreur, ou aucun équipement. o1 : l'état d'entrée ou de sortie de la connexion d'E/S est correct.

ID d'attribut (hex.)

Accès

Nom

Type de données

Détails

Get

Tableau d'état des E/S

STRUCT de

Taille

UINT

Taille en octets de l'attribut d'état.

État

ARRAY of UINT

Etat d'E/S. Bit n, où n est l'instance n de l'objet, indique l'état des E/S échangées sur la connexion d'E/S :

o0 : l'entrée ou la sortie de la connexion d'E/S est dans un état d'erreur, ou aucun équipement.

o1 : l'état d'entrée ou de sortie de la connexion d'E/S est correct.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Get_Attributes_All	Renvoie la valeur de tous les attributs de classe.

Objet Diagnostic de connexion d'E/S (ID de classe : 352 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Diagnostic de connexion d'E/S :

ID d'attribut (hex.)

Accès

Nom

Type de données

Valeur (hex.)

Détails

Get

Révision

UINT

Incrémenté de 1 unité à chaque mise à jour de l'objet.

Get

Attribut d'instance

UINT

Numéro d'instance maximum de l'objet

0...n

où n est le nombre maximum de connexions d'E/S CIP.

NOTE : Il existe une instance d'objet Diagnostic de connexion d'E/S pour les chemins origine -> cible et cible -> origine.

Le tableau suivant décrit les attributs d'instance de l'objet Diagnostic de connexion d'E/S :

ID d'attribut (hex.)	Accès	Nom	Type de données	Détails
1	Get Clear	Diagnostic de communication d'E/S	Structure de :
		Compteur de productions d'E/S	UDINT	Incrémenté chaque fois qu'une production est envoyée.
		Compteur de consommations d'E/S	UDINT	Incrémenté chaque fois qu'une consommation est reçue.
		Compteurs d'erreurs d'envoi de productions d'E/S	UINT	Incrémenté chaque fois qu'une production n'est pas envoyée à cause d'une erreur.
		Compteur d'erreurs de réception de consommations d'E/S	UINT	Incrémenté chaque fois qu'une consommation contenant une erreur est reçue.
		Erreurs de timeout de connexion CIP	UINT	Incrémenté chaque fois que le timeout d'une connexion est écoulé.
		Erreurs d'ouverture de connexion CIP	UINT	Incrémenté à chaque vaine tentative d'ouverture d'une connexion.
		Etat de la connexion CIP	UINT	Etat de la connexion d'E/S CIP.
		Etat général de la dernière erreur CIP	UINT	Etat général de la dernière erreur détectée sur la connexion.
		Etat étendu de la dernière erreur CIP	UINT	Etat étendu de la dernière erreur détectée sur la connexion.
		Etat de communication des entrées	UINT	Etat de communication des entrées.
		Etat de communication des sorties	UINT	Etat de communication des sorties.
2	Get	Diagnostic de connexion	STRUCT of
		ID de la connexion de production	UDINT	ID de la connexion de production.
		ID de la connexion de consommation	UDINT	ID de la connexion de consommation.
		RPI de production	UDINT	Intervalle demandé entre paquets pour les productions, en μs.
		API de production	UDINT	Intervalle réel entre paquets pour les productions.
		RPI de consommation	UDINT	Intervalle demandé entre paquets pour les consommations.
		API de consommation	UDINT	Intervalle réel entre paquets pour les consommations.
		Paramètres de connexion des productions	UDINT	Paramètres de connexion des productions.
		Paramètres de connexion des consommations	UDINT	Paramètres de connexion des consommations.
		IP locale	UDINT	Adresse IP locale pour la communication des E/S.
		Port UDP local	UINT	Numéro du port UDP local pour la communication des E/S.
		IP distante	UDINT	Adresse IP distante pour la communication des E/S.
		Port UDP distant	UINT	Numéro du port UDP distant pour la communication des E/S.
		ID multidiffusion de production	UDINT	Adresse IP de multidiffusion des productions ou 0 si la multidiffusion n'est pas utilisée.
		IP multidiffusion de consommation	UDINT	Adresse IP de multidiffusion des consommations ou 0 si la multidiffusion n'est pas utilisée.
		Protocoles pris en charge	UINT	Protocole(s) pris en charge (0 = non pris en charge, 1 = pris en charge) : oBit 0 : EtherNet/IP oBit 1 : Modbus TCP oBit 2 : Modbus Série oBits 3 à 15 : réservés, 0

Attributs d'instance

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Get_Attributes_All	Renvoie la valeur de tous les attributs de classe.
0E	Get_Attribute_Single	Renvoie la valeur de l'attribut spécifié.
4C	Get_and_Clear	Affiche et efface l'attribut spécifié.

Objet Diagnostic de connexion explicite (ID de classe = 353 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Diagnostic de connexion explicite :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	01	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Instance maxi.	UINT	0 à n (nombre maximum de connexions d'E/S CIP)	Numéro d'instance maximum de l'objet.

Le tableau ci-dessous décrit les attributs d'instance de l'objet Diagnostic de connexion explicite :

ID d'attribut (hex.)	Accès	Nom	Type de données	Détails
1	Get	ID de la connexion de l'origine	UDINT	ID de connexion de l'origine vers la cible
2	Get	IP de l'origine	UDINT
3	Get	Port TCP de l'origine	UINT
4	Get	ID de connexion de la cible	UDINT	ID de connexion de la cible vers l'origine
5	Get	IP de la cible	UDINT
6	Get	Port TCP de la cible	UINT
7	Get	Compteur de messages envoyés	UDINT	Incrémenté chaque fois qu'un message CIP de classe 3 est envoyé sur la connexion.
8	Get	Compteur de messages reçus	UDINT	Incrémenté chaque fois qu'un message CIP de classe 3 est reçu sur la connexion.

Objet Liste des diagnostics des connexions explicites (ID de classe : 354 hex)

Le tableau suivant décrit les attributs de classe de l'objet Liste de diagnostics des connexions explicites :

ID d'attribut (hex.)	Accès	Nom	Type de données	Valeur (hex.)	Détails
1	Get	Révision	UINT	01	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Attribut d'instance	UINT	0...n	n est le nombre maximum d'accès simultanés pris en charge.

Le tableau suivant décrit les attributs d'instance de l'objet Liste de diagnostics des connexions explicites :

ID d'attribut (hex.)	Accès	Nom	Type de données	Détails
1	Get	Nombre de connexions	UINT	Nombre total de connexions explicites ouvertes
2	Get	Liste de diagnostics des connexions de messagerie explicite	ARRAY of STRUCT	Contenu des objets Diagnostic des connexions explicites instanciées
		ID de la connexion de l'origine	UDINT	ID de la connexion Origine vers Cible
		IP de l'origine	UDINT	Adresse IP de la connexion Origine vers Cible
		Port TCP de l'origine	UINT	Numéro de port de la connexion Origine vers Cible
		ID de connexion de la cible	UDINT	ID de la connexion Cible vers Origine
		IP de la cible	UDINT	Adresse IP de la connexion Cible vers Origine
		Port TCP de la cible	UINT	Numéro de port de la connexion Cible vers Origine
		Compteur de messages envoyés	UDINT	Incrémenté chaque fois qu'un message CIP de classe 3 est envoyé sur la connexion.
		Compteur de messages reçus	UDINT	Incrémenté chaque fois qu'un message CIP de classe 3 est envoyé sur la connexion.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
08	Créer	Crée une instance de l'objet Liste de diagnostics des connexions explicites.
09	Supprimer	Supprime une instance de l'objet Liste de diagnostics des connexions explicites.
33	Explicit_Connections_Diagnostic_Read	Objet Lecture de diagnostics des connexions explicites.
